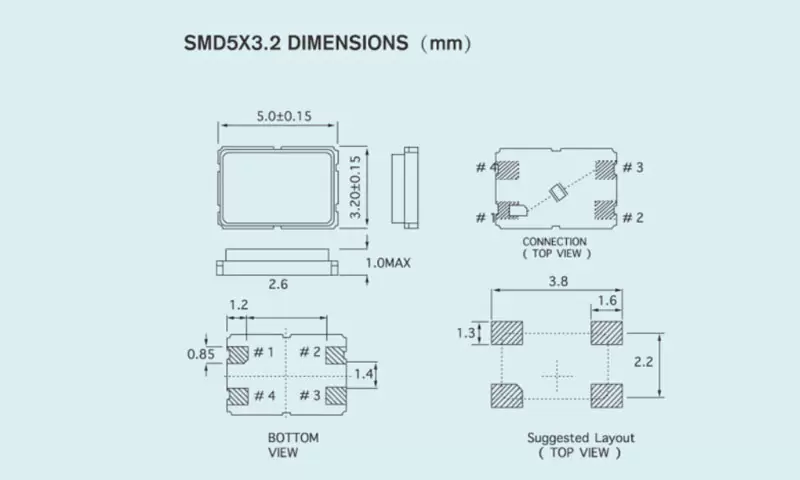

쿼츠 크리스탈 유닛 SMD5.0x3.2
쿼츠 크리스탈 유닛
쿼츠 크리스탈 유닛
유형SMD5.0x3.2
주파수 범위6MHz~125MHz
크리스탈 컷과 모드AT/FUND 및 3차 오버톤
주파수 허용 오차(25°C 기준)±5ppm~±30ppm, 또는 구체적으로 명시
주파수 온도 특성

±10ppm(-20℃~70℃);

±30ppm(-40℃~85℃)

작동 온도 범위-40℃~+125℃
보관 기간.범위-55℃~+125℃
등가 직렬 저항(ESR)표 참조
부하 용량(CL)6pf~∞
션트 커패시턴스(Co)<5pf
절연 저항>500MΩ (직류 200V 기준)
드라이브 레벨10μw ~300μw
노화(년)±3ppm(연간)

주파수 대 등가 직렬 저항

주파수(MHz)방법ESR(Ω)SMD5.0x3.2
6.000 ≤fAT/펀드≤500
6.000<f<20.000 <="" td="">AT/펀드≤ 80
20.000 ≤f<40.000AT/펀드≤ 40
40.000≤f<80.0003차 배음≤60
8.000 ≤f<12.000AT/펀드
12.000≤f<20.000AT/펀드
20.000≤f<30.000AT/펀드
30.000≤f<54.000AT/펀드
표에 나열된 매개변수 외에도 고객의 요구에 따라 설계할 수 있습니다.
