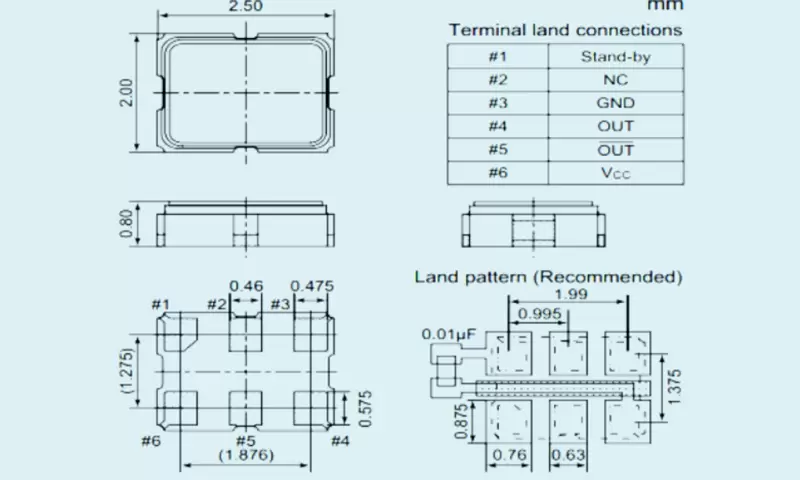

SMD 수정 발진기 차동 출력 LV2.5x2.0

ltem	시리즈	2520
출력 유형		LVPECL	LVDS	HCSL
주파수 범위(F0)		25MHz~200MHz	25MHz~200MHz	25MHz~200MHz
주파수 안정성		+/- 25ppm	+/- 50ppm	또는 명시하세요
사용온도범위(TOPR)		-40℃~+85℃, -40℃~+125℃ 또는 명시
보관 온도 범위(TSTG)		-55℃~+125℃
전원 공급 전압(VDD)		2.5V 또는 3.3V +/-10%
공급 전류(lDD)		최대 80mA	최대 80mA	최대 30mA
대기 전류(lSTD)		최대 10μA
출력 대칭성(Sym)		40%~60% 45%~55%(1/2VDD에서)
상승 시간(Tr)		최대 5nS(20%VDD~80%VDD)
가을철(Tf)		최대 5ns(20%VDD~80%VDD)
출력 전압	VOH(일반적) VOL(일반적)	VDD -1.025V VDD -1.62V	1.6V 0.9V	0.74V 0
출력 부하		50옴	100옴	50옴
시작 시간(TS)		최대 10ms
대기 기능(3상)		핀 1, 핀 2=H(+0.7VDD 최소) 또는 개방 - 핀 4, 핀 5=작동 핀 1, 핀 2=L(+0.3VDD 최대)---- 핀 4, 핀 5=고임피던스
위상 지터(12kHz~20MHz)		최대 0.3pS

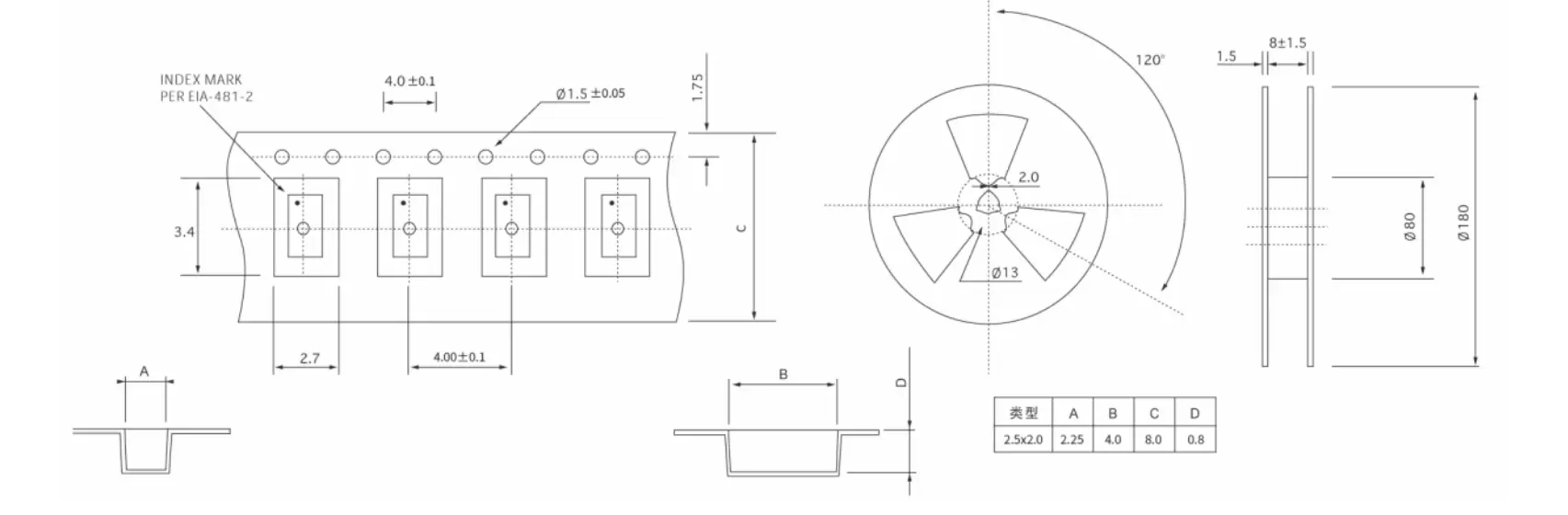

표에 나열된 매개변수 외에도 고객의 요구에 따라 설계할 수 있습니다.
