SMD 수정 발진기 차동 출력
LV3.2x2.5

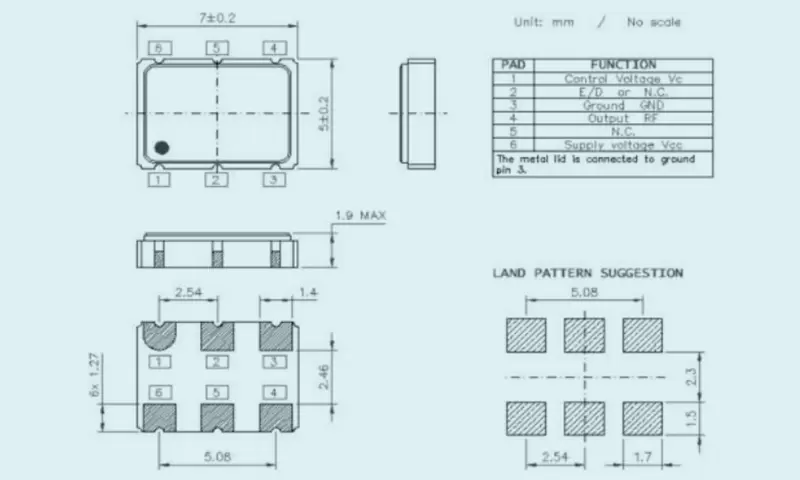

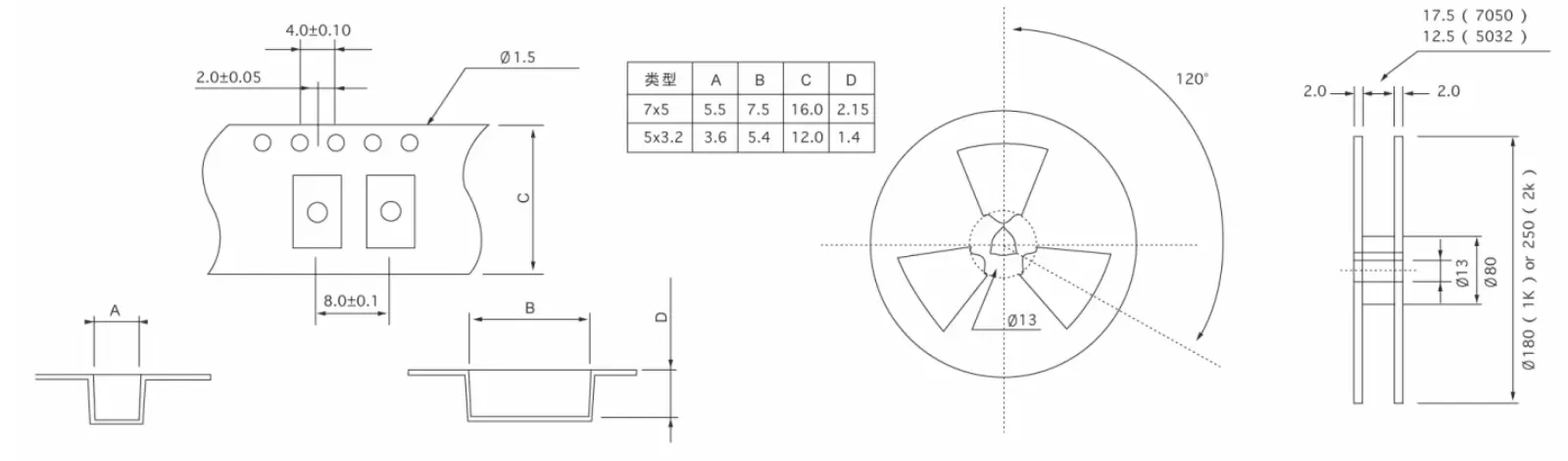

SMD VCXO
| 전기 사양 | 5032 | |
| 주파수 범위 | 1MHz~60MHz | |
| 공급 전압 | 5.0V | |
| 핀 1 제어 전압 | 2.5V±2V(2.5V) | |
| 주파수 편차 | 최소 ±50ppm, 최소±100ppm, 최소±150ppm(옵션) | |
| 현재 소비량 | 최대 35mA | |
| 온도 범위 | 운영 | -40℃~+85℃, 사용자 사양 |
| 저장 | -55℃~+125℃ | |
| 주파수 안정성 | +50ppm, 사용자 사양 | |
| 출력 부하 조건(CoMs) | COMS 15pF | |
| 대칭성(듀티 사이클) | 45%~60%; 45%~55% | |
| 출력 상승 및 하강 시간(tr/tf) | 최대 5ns | |
| 저출력 전압(CoMs) | 10%Vdd | |
| 높은 출력 전압(CoMs) | 90%Vdd | |
| 진동 시작 시간 | 최대 5ms | |
| 25℃에서의 노화 1년차(최대) | ±3ppm/년 | |
| 위상 지터(12kHz~20MHz) | 최대 100ps | |
| 주기 지터(PK-PK) | 최대 25ps | |
| 표에 나열된 매개변수 외에도 고객의 요구에 따라 설계할 수 있습니다. | ||
