de쿼츠 크리스탈 유닛
HC-49S/4PD

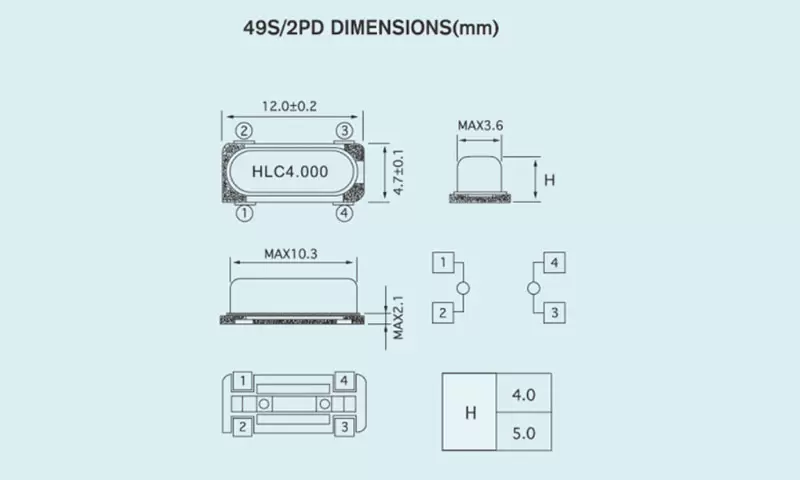

쿼츠 크리스탈 유닛 HC-49S/2PD
| 유형 | HC-49S/2PD |
| 주파수 범위 | 3.5MHz~125MHz |
| 크리스탈 컷 | AT;BT |
| 주파수 허용 오차(25°C 기준) | ±5ppm~±30ppm |
| 주파수-온도 특성 | "AT:±2.5ppm(0℃-50℃);+5ppm(-10℃-60℃);+10ppm(-20℃-70℃);+30ppm(-40℃-85℃)"BT:±100ppm(-20℃-70℃); |
| 보관 기간.범위 | -40℃~+85℃ |
| 등가 직렬 저항(ESR) | 표 참조 |
| 부하 용량(CL) | 4pf~∞ |
| 션트 커패시턴스(Co) | <5pf |
| 절연 저항 | >500m2 (직류 100V 기준) |
| 드라이브 레벨 | 1μw ~ 100μw |
| 노화(년) | ±3ppm(연간) |
주파수 대 등가 직렬 저항
| 주파수(MHz) | 방법 | ESR(Ω) |
| 3.500 ≤f<4.000 | AT/펀드 | 150~100 |
| 4.000 ≤f<6.000 | AT/펀드 | 100~60 |
| 6.000 ≤f<10.000 | AT/펀드 | 60~50 |
| 10.000≤f<15.000 | AT/펀드 | 50~30 |
| 15.000≤f<35.000 | AT/펀드 | 25 이하 |
| 21.000 ≤f<40.000 | BT/펀드 | ≤ 40 |
| 25.000 ≤f<100.000 | 3차 배음 | 80~60 |
| 표에 나열된 매개변수 외에도 고객의 요구에 따라 설계할 수 있습니다. | ||
