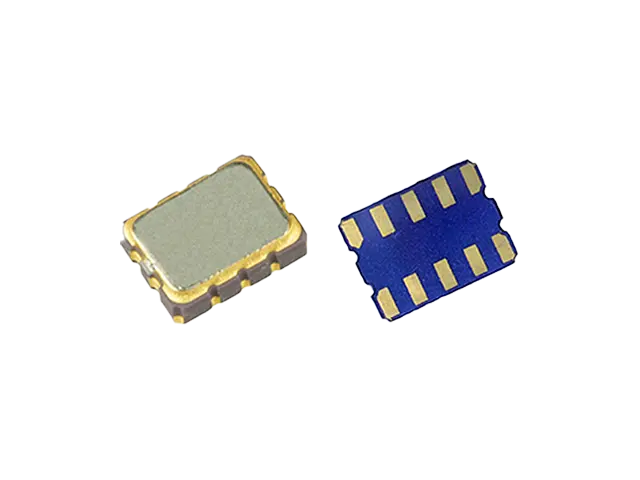

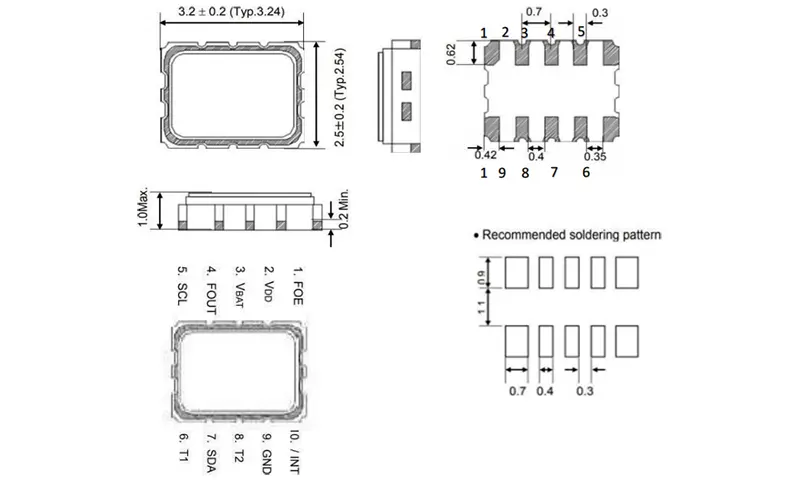

| 전기 사양 | 상징 | 상태 | 평가 | 단위 |
| 공급 전압 | VDD | VDD와 GND 사이 | -0.3 ~ 6.5 | 다섯 |
| 공급 전압 | VBAT | VBAT와 GND 사이 | -0.3 ~ 6.5 | 다섯 |
| 입력 전압 | 빈 | FOE, SCL, SDA 핀 | GND=0.3 ~ 6.5 | 다섯 |
| 출력전압① | Vout1 | FOUT 핀 | GND=0.3 ~ DD+0.3 | 다섯 |
| 출력전압② | Vout2 | SDA 및 / INT 핀 | GND=0.3 ~ 6.5 | 다섯 |
| 온도 범위 | 저장 | 포장하지 않고 따로 보관할 경우 | -55 ~ 125 | ℃ |
| 주파수 안정성 | △f/f | Ta=0°C ~ +50°C, VDD=3.0V | -3.4 ~ 3.4 | PPM |
| Ta=-40°C ~ +85°C, VDD=3.0V | -5 ~ 5 | PPM | ||
| 주파수/전압 특성 | f/V | Ta=+25°C, VDD=2.0V ~ 5.5VC | 최대 ±1.0 | PPM/V |
| 대칭(듀티 사이클) | 트/티 | VDD 수준의 50% | 40 ~ 60 | % |
| SCL 및 SDA의 상승 시간 | Tr | 0.3 최대. | 우리를 | |
| SCL 및 SDA의 하강 시간 | TF | 0.3 최대. | 우리를 | |
| SCL 클록 주파수 | fsCL | 400 최대. | KHZ | |
| 시작조건 설정시간 | tSU;STA | 0.6분 | 우리를 | |
| 시작 조건 유지 시간 | tHD;STA | 0.6분 | 우리를 | |
| 데이터 설정 시간 | tSU;DAT | 100분 | ns | |
| 데이터 보유 시간 | tHD;DAT | 0분 | ns | |
| 시작과 정지 조건 사이의 버스 유휴 시간 | tBUF | 1.3분 | 우리를 | |
| SCL = "L"인 시간 | 낮음 | 1.3분 | 우리를 | |
| SCL = "H"인 시간 | 대퇴골 | 0.6분 | 우리를 | |
| 진동 시작 시간 | tSTA | Ta=+25°C, VDD=1.6V~5.5VC | 최대 1개 | 에스 |
| Ta=-40°C~+85°C, VDD=1.6V~5.5VC | 최대 3개 | 에스 | ||
| 숙성 @25°C 1년(최대) | 최대 ±3.0 | PPM | ||
| 온도 센서 정확도 | 센서 | VDD=3.0V | 최대 ±5.0 | ℃ |
| 표에 나열된 매개변수 외에도 고객 요구에 따라 설계할 수 있습니다. | ||||
32.768kHz DTCXO 내장
I 2C-Bus의 고속 모드 지원(최대 400kHz)
요일, 날짜, 시간, 분 설정에 대한 알람 중단 기능
웨이크업 타이머 중단
초, 분의 시간 업데이트 중단 기능
OE 기능(FOE 및 FOUT 핀)을 갖춘 온도 보상 32.768kHz 출력
윤년 자동 수정(2000년부터 2099년까지)
넓은 인터페이스 전압 범위: 2.5V ~ 5.5V
넓은 시간 유지 전압 범위: 1.6V ~ 5.5V
낮은 전류 소비: 0.90uA / 3V(일반)
내장 백업 전환 회로.
*
*
*
